220kV पावर ट्रांसमिशन पाइप टॉवर

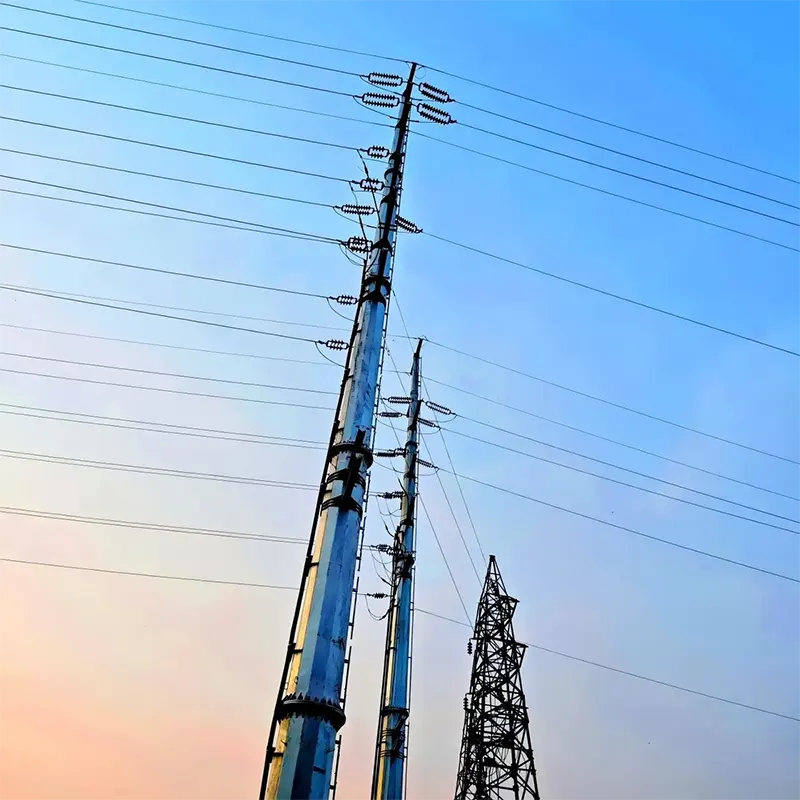

220kV पावर ट्रांसमिशन पाइप टॉवर कोण स्टील के सदस्यों की खुली जाली को एक खोखले, पतला बहुभुज स्टील शाफ्ट से बदल देता है - आमतौर पर 12-तरफा या 16-तरफा, जो स्टील प्लेट को एक शंकु में झुकाकर और अनुदैर्ध्य सीम को वेल्डिंग करके बनाया जाता है। परिणाम एक ऐसी संरचना है जो समान क्षमता के जाली टॉवर की तुलना में नाटकीय रूप से पतली और दृष्टि से हल्की है।

वह क्यों मायने रखता है? क्योंकि भूमि किसी भी ट्रांसमिशन लाइन का सबसे महंगा घटक है। 220kV पावर ट्रांसमिशन पाइप टॉवर को 6-9 मीटर के वर्गाकार आधार की आवश्यकता होती है; समान वोल्टेज के एक पाइप टावर को शाफ्ट से बमुश्किल बड़ी नींव की आवश्यकता होती है। जहां रास्ता संकीर्ण है, जमीन महंगी है, या समुदाय अपने विचार में "बिजली के तोरणों" पर आपत्ति करते हैं - पाइप टावर वह डिज़ाइन है जो परियोजनाओं को चालू रखता है।

ट्रांसमिशन पाइप टॉवर की संरचना और सामग्री

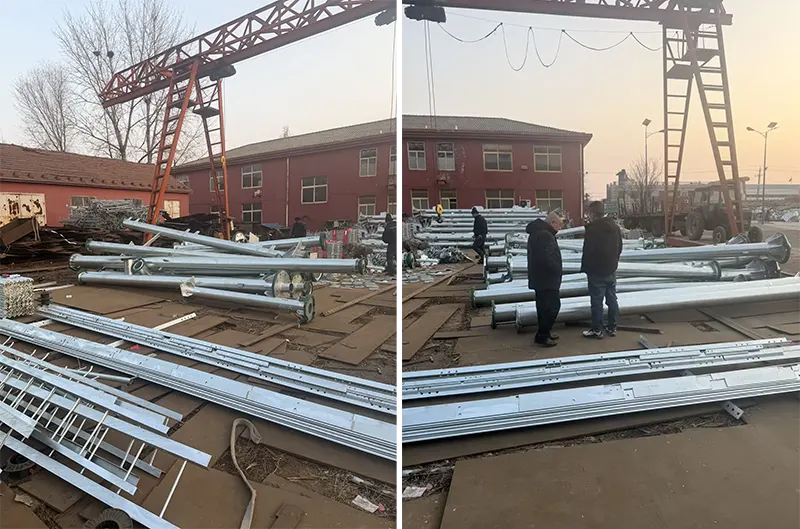

शाफ्ट को हॉट-रोल्ड स्टील प्लेट (Q345 / Q355) से निर्मित किया गया है, जिसे एक पतला बहुभुज में मोड़ा गया है और सीम के साथ जलमग्न आर्क वेल्डिंग के साथ वेल्ड किया गया है। अनुभागों को स्लिप-जॉइंट स्लीव्स या फ्लैंज कनेक्शन के साथ जोड़ा जाता है, और शीर्ष पर शाफ्ट पर क्रॉस-आर्म्स बोल्ट लगाया जाता है।

शाफ्ट प्लेट: Q345 / Q355, ऊंचाई और भार के आधार पर 6-30 मिमी मोटाई

अनुभाग कनेक्शन: आंतरिक स्लिप-संयुक्त (आस्तीन) या बोल्टेड निकला हुआ किनारा रिंग

क्रॉस-आर्म्स: जाली या ट्यूबलर, सिंगल या डबल सर्किट कॉन्फ़िगरेशन

बेस: एंकर बोल्ट, या डायरेक्ट-एम्बेडेड शाफ्ट पर बोल्टेड बेस प्लेट

समाप्त: आईएसओ 1461 के अनुसार हॉट-डिप गैल्वेनाइज्ड, न्यूनतम 85 µm

ऊँचाई: 25 मीटर - 60 मीटर मानक; अनुरोध पर उच्च डिज़ाइन उपलब्ध हैं

पाइप टावर का एक प्रमुख लाभ इसकी मरोड़ वाली कठोरता है। एक जाली टावर अपने ब्रेसिंग नेटवर्क के माध्यम से घुमाव का विरोध करता है; बंद बहुभुज शाफ्ट स्वाभाविक रूप से मरोड़ का विरोध करता है - यही कारण है कि पाइप टावर असंतुलित कंडक्टर लोडिंग को संभालते हैं और भारी कोण इतने सुंदर ढंग से बदल जाते हैं।

मुख्य विशेषताएं एवं लाभ

भूमि पदचिह्न में 70% तक की कटौती

एक 220kV पावर ट्रांसमिशन पाइप टावर को समकक्ष जाली टावर के नींव क्षेत्र के लगभग एक तिहाई की आवश्यकता होती है। 50 किमी लाइन पर, वह अंतर हजारों वर्ग मीटर मुआवजा भूमि बचा सकता है - अक्सर परियोजना अनुमोदन और गतिरोध के बीच का अंतर।

पड़ोस-अनुकूल प्रोफ़ाइल

पतला शाफ्ट देखने में "तोरण" के बजाय "ध्रुव" के रूप में दिखता है। समुदाय और नियोजन प्राधिकरण सड़कों के किनारे, उपनगरों और आवासीय क्षेत्रों के पास पाइप टावरों को अधिक आसानी से स्वीकार करते हैं। हमारी कई शहरी परियोजनाओं को ठीक-ठीक इसलिए मंजूरी दी गई क्योंकि लाइन विनिर्देश में पाइप टावरों की आवश्यकता थी।

सुपीरियर टॉर्सनल स्ट्रेंथ

बंद बहुभुज खंड शाफ्ट को घुमा भार के प्रति उच्च प्रतिरोध प्रदान करता है। यह पाइप टावरों को कोण और टर्मिनल स्थितियों के लिए आदर्श बनाता है जहां असंतुलित कंडक्टर तनाव एक जाली संरचना पर दबाव डालेगा।

तेज़ निर्माण, कम साइट कार्य

कम सदस्यों का मतलब है तेज़ असेंबली: एक डबल-सर्किट 220kV पावर ट्रांसमिशन पाइप टॉवर को एक क्रेन के साथ एक छोटे दल द्वारा 1-2 दिनों में खड़ा किया जा सकता है, जबकि एक जाली टॉवर के लिए 3-5 दिन लगते हैं। कम साइट श्रम, कम क्रेनेज, कम मौसम जोखिम।

स्वच्छ, कम रखरखाव वाला डिज़ाइन

ब्रेसिंग नेटवर्क नहीं होने का मतलब है कि पक्षियों के लिए घोंसला बनाने के लिए कोई जगह नहीं है, चढ़ाई के खतरे कम होंगे और भविष्य में आसान रखरखाव होगा। गैल्वनाइज्ड शाफ्ट की सतह चिकनी और स्व-निकासी वाली होती है, जो पानी और गंदगी को कुशलतापूर्वक बहा देती है।

उत्पाद विशिष्टताएँ

विशिष्ट अनुप्रयोग

220kV पावर ट्रांसमिशन पाइप टावर निर्माता और आपूर्तिकर्ता के रूप में, MTtower इन टावरों को फैक्ट्री-प्रत्यक्ष मूल्य निर्धारण पर थोक में आपूर्ति करता है:

कृषि भूमि के माध्यम से 220kV लाइनें जहां फुटप्रिंट मुआवजा एक बड़ी लागत है

प्रतिबंधित मार्ग के साथ शहरी और उपनगरीय गलियारे

राजमार्ग और रेलवे से सटे मार्ग जहां सौंदर्यशास्त्र मायने रखता है

सबस्टेशन प्रवेश और निकास संरचनाएं (टर्मिनल पाइप टावर)

पवन फार्म और पीवी संयंत्र 220kV संग्रह और निर्यात लाइनें

राइट-ऑफ़-वे को चौड़ा किए बिना मौजूदा 110kV कॉरिडोर को 220kV में अपग्रेड करना

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: कब एक पाइप टावर एक जाली टावर से अधिक मायने रखता है?

उत्तर: जब भूमि का मुआवजा महंगा होता है, रास्ता संकीर्ण होता है, या सौंदर्यशास्त्र का मामला होता है - शहरी क्षेत्र, कृषि भूमि, राजमार्ग और सबस्टेशन दृष्टिकोण। यदि ज़मीन सस्ती है और लाइन खुले देश से होकर गुजरती है, तो जाली टावर आमतौर पर अधिक किफायती होता है। हम आपके मार्ग के लिए दोनों विकल्पों की कीमत तय कर सकते हैं।

प्रश्न: 220kV पावर ट्रांसमिशन पाइप टावर कैसे खड़ा किया जाता है?

ए: अनुभागों को क्रेन द्वारा उठाया जाता है और स्लिप-जॉइंट या फ़्लैंज कनेक्शन द्वारा जोड़ा जाता है, पहले निचला भाग। क्रॉस-आर्म्स को जमीन पर पहले से इकट्ठा किया जाता है और एक टुकड़े के रूप में उठाया जाता है। एक दो-सर्किट पाइप टॉवर आमतौर पर 30-60 टन क्रेन के साथ 1-2 दिनों में खड़ा हो जाता है।

प्रश्न: क्या पाइप टावर कोण और टर्मिनल स्थिति को संभाल सकते हैं?

उत्तर: हाँ - उनकी मरोड़ वाली कठोरता उन्हें कोण और टर्मिनल स्थिति में विशेष रूप से अच्छा बनाती है। कई परियोजनाएं कोणों सहित पूरी लाइन के लिए पाइप टावरों का उपयोग करती हैं; बहुत भारी कोणों के लिए, हम शाफ्ट की दीवार की मोटाई को सुदृढ़ करते हैं।

प्रश्न: जिंक कोटिंग की मोटाई क्या है?

ए: आईएसओ 1461 के अनुसार मानक 85 µm न्यूनतम। तटीय या औद्योगिक वातावरण के लिए, हम 110-120 µm की अनुशंसा करते हैं - मामूली लागत वृद्धि पर अनुरोध पर उपलब्ध है।

प्रश्न: लीड समय और MOQ क्या है?

ए: अनुकूलित पाइप टावरों के लिए MOQ: 1 सेट। 30 सेटों की डिलिवरी: जमा करने के लगभग 20 कार्य दिवसों के बाद। भुगतान: 30% टी/टी जमा, शिपमेंट से पहले शेष।
