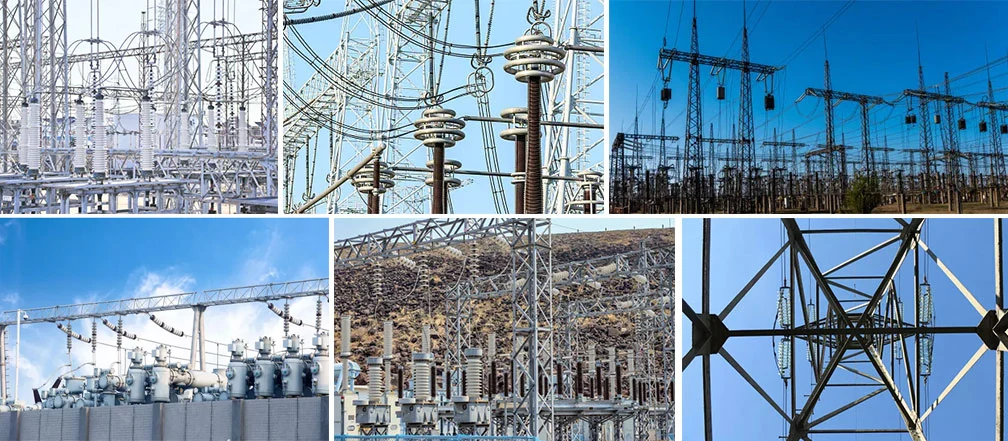

500KV सबस्टेशन संरचना विद्युत ट्रांसमिशन लाइन

माओ टोंग एक अग्रणी चीन 500KV सबस्टेशन स्ट्रक्चर इलेक्ट्रिसिटी ट्रांसमिशन लाइन निर्माता, आपूर्तिकर्ता और निर्यातक है। क़िंगदाओ माओतोंग ® इलेक्ट्रिक पावर उपकरण कं, लिमिटेड कंपनी का मुख्य व्यवसाय क्षेत्र: सौर समर्थन, फोटोवोल्टिक उत्पाद, सबस्टेशन और जलविद्युत स्टेशन, ट्रांसमिशन लाइन टावर, स्टील टावर और स्टील पाइप पोल, लौह सहायक उपकरण (एंकर बोल्ट, मूल स्टील), संचार टावर, रेलवे लाइन उपकरण और बिजली घटक और अन्य इस्पात संरचनाएं।
बुद्धिमान सबस्टेशन

इंटेलिजेंट सबस्टेशन डिजिटल सबस्टेशन का उन्नयन और विकास है। डिजिटल सबस्टेशन के आधार पर, स्मार्ट ग्रिड की जरूरतों के साथ मिलकर, बुद्धिमान सबस्टेशन फ़ंक्शन को साकार करने के लिए सबस्टेशन स्वचालन तकनीक को समृद्ध किया गया है। इंटेलिजेंट सबस्टेशन का डिजाइन और निर्माण स्मार्ट ग्रिड की पृष्ठभूमि के तहत किया जाना चाहिए। इसे हमारे देश में स्मार्ट ग्रिड के निर्माण और विकास की आवश्यकताओं को पूरा करना चाहिए, और हमारे देश में स्मार्ट ग्रिड सूचनाकरण, डिजिटलीकरण, स्वचालन और इंटरैक्शन की विशेषताओं को प्रतिबिंबित करना चाहिए।

इंटेलिजेंट सबस्टेशन में निम्नलिखित कार्यात्मक विशेषताएं हैं:

1. पूरे नेटवर्क को बारीकी से कनेक्ट करें।

2. स्मार्ट पावर ग्रिड का समर्थन करें।

3. उच्च वोल्टेज स्तर वाले बुद्धिमान सबस्टेशन यूएचवी ट्रांसमिशन ग्रिड की आवश्यकताओं को पूरा करते हैं।

4. मध्यम और निम्न वोल्टेज बुद्धिमान सबस्टेशन वितरित बिजली आपूर्ति तक पहुंच की अनुमति देता है।

5. रिमोट विज़ुअलाइज़ेशन.

6, उपकरण और सुविधाएं मानकीकृत डिजाइन, मॉड्यूलर स्थापना।

सुरक्षा उत्पादन, चोरी-रोधी सुरक्षा, आग की निगरानी और अन्य पहलुओं में सबस्टेशन और अनअटेंडेड सबस्टेशन के एकीकृत प्रबंधन स्तर को मजबूत करने के लिए, अधिक से अधिक बिजली उद्यम केंद्रीकृत रिमोट इमेज मॉनिटरिंग सिस्टम के निर्माण पर विचार कर रहे हैं, जो एकीकृत बिजली निगरानी के नेटवर्क विकास को बढ़ावा देता है। आईपी ​​​​डिजिटल वीडियो के साथ, यह प्रत्येक सबस्टेशन/स्टेशन के प्रासंगिक डेटा, पर्यावरण मापदंडों और छवियों की निगरानी और निगरानी कर सकता है, और वास्तविक समय में प्रत्येक सबस्टेशन/स्टेशन की स्थिति को सीधे समझ सकता है और मास्टर कर सकता है, और समय पर स्थिति का जवाब दे सकता है, ताकि कई क्षेत्रीय सबस्टेशनों की जरूरतों को पूरा किया जा सके।

सबस्टेशन बस एक ऐसी जगह है जहां वोल्टेज और करंट का रूपांतरण होता है। बिजली संयंत्र से विद्युत ऊर्जा को दूरस्थ उपयोगकर्ताओं तक संचारित करने के लिए, विद्युत ऊर्जा को बढ़ावा दिया जाना चाहिए और उच्च वोल्टेज ग्रिड में वापस भेजा जाना चाहिए, और फिर आस-पास के उपयोगकर्ताओं की आवश्यकताओं के अनुसार वोल्टेज को कम किया जा सकता है। वोल्टेज को बढ़ाने और कम करने और उपयोगकर्ताओं को बिजली संचारित करने के द्वारा सबस्टेशन बिजली प्रणाली का एक अनिवार्य हिस्सा बन गए हैं।
बिजली स्टेशनों और विद्युत ऊर्जा प्रणालियों के संयुक्त विकास के 100 साल के इतिहास के दौरान, निर्माण स्थल, वोल्टेज स्तर और सबस्टेशनों की उपकरण स्थितियों में बड़े बदलाव हुए हैं।

सबस्टेशन के निर्माण स्थल में, सभी मूल खुले आउटडोर सबस्टेशनों से, धीरे-धीरे इनडोर सबस्टेशन और कुछ भूमिगत सबस्टेशन दिखाई दिए, सबस्टेशन का क्षेत्र और मूल खुले आउटडोर सबस्टेशन बहुत कम हो गए।

वोल्टेज स्तर के संदर्भ में, बिजली प्रौद्योगिकी के विकास के साथ, हब सबस्टेशन के रूप में 110kV और 220kV सबस्टेशनों की एक छोटी संख्या का उपयोग किया जाता है। 35kV टर्मिनल सबस्टेशन का छोटा-ग्रिड ट्रांसमिशन मोड धीरे-धीरे हब सबस्टेशन के रूप में 1000kV और 500kV UHV सबस्टेशन और टर्मिनल सबस्टेशन के रूप में 220kV और 110kV सबस्टेशन के बड़े-ग्रिड ट्रांसमिशन मोड में विकसित हुआ है।

विद्युत उपकरण के पहलू में, मूल खुले आउटडोर उपकरण से प्राथमिक उपकरण, धीरे-धीरे पूरी तरह से बंद गैस संयोजन (जीआईएस) और अर्ध-संलग्न गैस संयोजन (एचजीआईएस) में विकसित हुए; प्रारंभिक ट्रांजिस्टर और एकीकृत सर्किट सुरक्षा से लेकर माइक्रो कंप्यूटर सुरक्षा तक माध्यमिक उपकरण विकसित हुए।
आधुनिक सबस्टेशन की संरचना डिजाइन और उपकरण लेआउट को निम्नलिखित छह आवश्यकताओं को पूरा करना चाहिए:

1. भवन के निचले भाग में संलग्न 10kV सबस्टेशन को कमरों में विभाजित करने की आवश्यकता नहीं है। ट्रांसफार्मर और उच्च और निम्न वोल्टेज स्विचगियर को एक ही मंजिल और एक ही कमरे में व्यवस्थित किया जा सकता है।

2. परिचालन कर्मियों के संचालन, रखरखाव, परीक्षण और निरीक्षण की सुविधा के लिए सबस्टेशन का इनडोर लेआउट कॉम्पैक्ट और उचित होना चाहिए। स्विच कैबिनेट की स्थापना स्थिति को न्यूनतम चैनल चौड़ाई की आवश्यकताओं को पूरा करना चाहिए, और विकास और विस्तार की आवश्यकताओं पर उचित विचार करना चाहिए;

3. सबस्टेशन में प्रत्येक फ़ंक्शन रूम का स्थान तर्कसंगत रूप से व्यवस्थित किया जाना चाहिए। उच्च-वोल्टेज वितरण कक्ष उच्च-वोल्टेज संधारित्र कक्ष के निकट है, और निम्न-वोल्टेज वितरण कक्ष ट्रांसफार्मर कक्ष के निकट है।

4. उच्च और निम्न वोल्टेज वितरण कक्ष की सुविधाओं को सुरक्षा और आग की रोकथाम की आवश्यकताओं को पूरा करना चाहिए, और स्टेशन की सजावट में दहनशील सामग्रियों का उपयोग करने की अनुमति नहीं है;

5. उच्च और निम्न वोल्टेज वितरण कक्ष, कैपेसिटर कक्ष और ट्रांसफार्मर कक्ष के दरवाजे बाहर की ओर खुलने चाहिए, और आसन्न दो वितरण कक्ष के दरवाजे द्विदिश रूप से खुलने चाहिए;

6. उच्च और निम्न वोल्टेज वितरण कक्ष, कैपेसिटर कक्ष, ट्रांसफार्मर कक्ष और मुख्य नियंत्रण कक्ष को दरवाजे, खिड़की और केबल खाई के माध्यम से बारिश, बर्फ, सांप, चूहों और अन्य प्रवेश को रोकने के लिए सुविधाओं से सुसज्जित किया जाना चाहिए।
