66kv 120kv 220kv हॉट गैल्वेनाइज्ड इलेक्ट्रिक पावर टॉवर

पावर टावर परिचय:

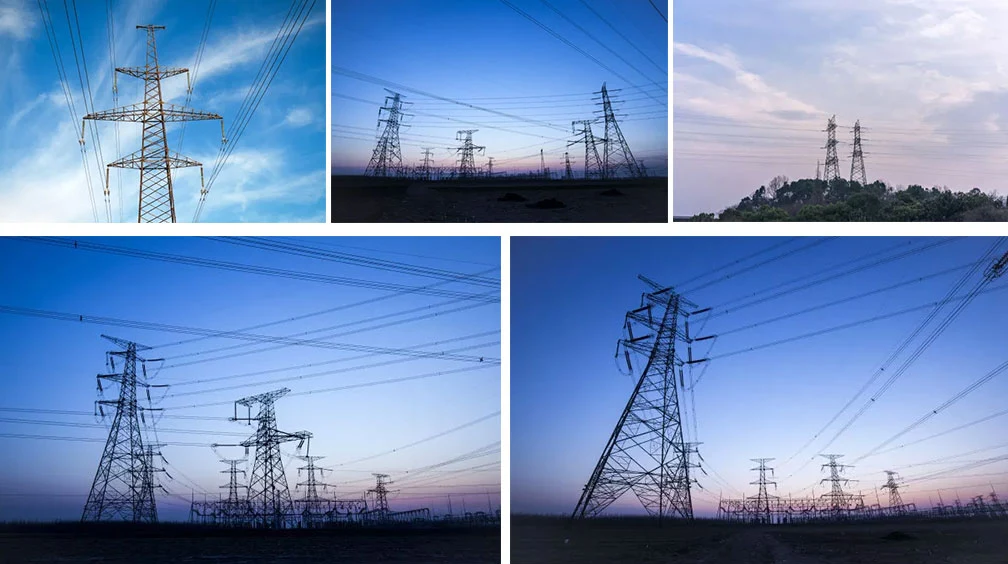

पावर टावर एक समलम्बाकार या त्रिकोणीय टावर संरचना है जिसकी ऊंचाई 25-40 मीटर है। यह एक स्टील फ्रेम संरचना है। बिजली टावर ज्यादातर क्षेत्र में बिजली संयंत्रों और वितरण स्टेशनों के पास बनाए जाते हैं। वे बिजली क्षेत्र में महत्वपूर्ण सुविधाएं हैं, बिजली लाइनों को ओवरहेड कर सकते हैं और सुरक्षा और समर्थन की भूमिका निभा सकते हैं। पावर टावर का डिजाइन, निर्माण, स्थापना, रखरखाव और गुणवत्ता निरीक्षण आधुनिक बिजली प्रणाली के संचालन और विकास के लिए महत्वपूर्ण गारंटी है।

टावर वर्गीकरण:

1. हाई-वोल्टेज लाइन टावर को टैंगेंट टावर और टेंशन टावर में विभाजित किया गया है। कॉर्नर टॉवर एक प्रकार का टेंशन टॉवर है, और कैथेड टॉवर एक प्रकार का स्पर्शरेखा टॉवर है।

2. स्पर्शरेखा टॉवर की तरह, इंसुलेटर एक ऊर्ध्वाधर लटकता हुआ कैथेड टॉवर, तनाव टॉवर है, और इंसुलेटर क्षैतिज है, जिसका उपयोग लूप टॉवर को गिरने, लाइन मोड़ने आदि से रोकने के लिए किया जाता है।

3. वोल्टेज इंसुलेटर की संख्या पर निर्भर करता है, 1-2 टुकड़े: 10KV, 3-5 टुकड़े, 35KV, 110KV के 7 टुकड़े, 220KV के 14-16 टुकड़े, 500KV के 28 टुकड़े। यदि आप अधिक देखते हैं, तो आपको उन्हें गिनने की आवश्यकता नहीं है। आप मोटे तौर पर लंबाई देख सकते हैं.
इसे इसमें विभाजित किया गया है:

4. पांच प्रकार के वाइन कप, कैट हेड, टॉप टाइप, ड्राई टाइप और बैरल टाइप

5. इसे उद्देश्य के अनुसार टेंशन टावर, टैंगेंट टावर, एंगल टावर, ट्रांसपोजीशन टावर (कंडक्टर चरण स्थिति टावर की जगह), टर्मिनल टावर और क्रॉसिंग टावर में विभाजित किया जा सकता है।

66kv 120kv 220kv हॉट गैल्वेनाइज्ड इलेक्ट्रिक पावर टॉवर आवश्यकताएँ:

टावर का आकार और विस्तार सर्किट आवश्यकताओं को पूरा करना चाहिए: कंडक्टर और जमीन, इमारतों, पेड़ों, रेलवे, राजमार्गों, नदियों और अन्य ओवरहेड लाइनों के बीच, कंडक्टर और कंडक्टर के बीच आवश्यक छोटी सुरक्षा दूरी रखी जानी चाहिए। कंडक्टर और तड़ित चालक. दोहरे तड़ित चालक का उपयोग करते समय तड़ित चालक का चालक से सुरक्षात्मक कोण और दो तड़ित चालक के बीच की क्षैतिज छोटी दूरी संबंधित नियमों को पूरा करेगी।

भार:

ट्रांसमिशन लाइन टावर मुख्य रूप से हवा का भार, बर्फ का भार, लाइन तनाव, डेड लोड, स्थापना या रखरखाव के दौरान कर्मियों और उपकरणों का वजन, साथ ही टूटी हुई लाइन और भूकंपीय कार्रवाई का भार सहन करता है। डिज़ाइन में विभिन्न मौसम संबंधी परिस्थितियों में इन भारों के उचित संयोजन पर विचार किया जाएगा। डेड लोड में टावर, लाइन, फिटिंग, इंसुलेटर का वजन, लाइन का कोण परिणामी बल और लाइन के साथ असंतुलित तनाव शामिल है। अलग-अलग देशों में टूटे हुए तारों की संख्या (आम तौर पर कंडक्टर और बिजली के कंडक्टर के एक साथ टूटने को छोड़कर), ब्रेकिंग तनाव के आकार और ब्रेकिंग के दौरान मौसम संबंधी स्थितियों के संदर्भ में ब्रेकिंग लोड पर अलग-अलग नियम हैं।

टावर को आम तौर पर स्थैतिक विश्लेषण के लिए सरलीकृत किया जाता है। हवा, टूटी लाइन और भूकंप जैसे गतिशील भार के लिए, गतिशील क्रिया को आमतौर पर स्थैतिक विश्लेषण के आधार पर क्रमशः हवा कंपन गुणांक, टूटी लाइन प्रभाव गुणांक और भूकंपीय बल प्रतिक्रिया गुणांक को गुणा करके माना जाता है।
