माओ टोंग इलेक्ट्रिकल सबस्टेशन निर्माताओं, आपूर्तिकर्ताओं और निर्यातक के लिए एक अग्रणी चीन गैल्वनाइज्ड 400KV स्टील स्ट्रक्चर है। क़िंगदाओ माओतोंग ® पावर टॉवर कं, लिमिटेड एक कारखाना है जो स्टील टॉवर मस्तूल और विभिन्न स्टील संरचनाओं जैसे चिमनी टॉवर, बिजली संरक्षण टॉवर, एनीमोमीटर टॉवर, प्रशिक्षण टॉवर, छत प्रक्रिया टॉवर, सिंगल ट्यूब टॉवर, के उत्पादन और स्थापना के लिए समर्पित है। बायोनिक ट्री, एकीकृत बेस स्टेशन, संचार टावर, मॉनिटरिंग टावर, पावर टावर, टीवी टावर, आदि।

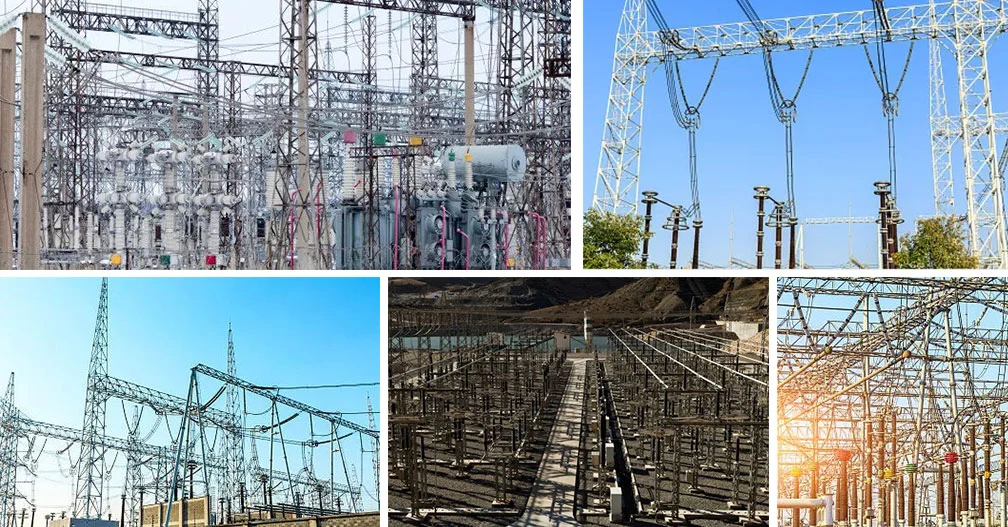

सबस्टेशन आर्किटेक्चर सबस्टेशन है

सबस्टेशन और अन्य बाहरी तार, सामान्य नाम की मुख्य समर्थन संरचना के उपकरण। यह वोल्टेज स्तर, पैमाने, उपकरण लेआउट, निर्माण और संचालन स्थितियों और स्थानीय जलवायु स्थितियों के अनुसार निर्धारित किया जाता है। बिजली की प्रकृति के अनुसार, विभिन्न वोल्टेज स्तरों के लिए तारों, तारों से जमीन तक और तारों से संरचनाओं के बीच एक निश्चित दूरी की आवश्यकता होती है। इसलिए, सबस्टेशन संरचना को उच्च स्तंभों और छोटे वर्गों की विशेषता है, जो बड़े लचीलेपन की संरचना से संबंधित हैं। तकनीकी लेआउट के प्रकार वर्गीकरण के संदर्भ में, मध्यम लेआउट, आधी ऊंचाई वाला लेआउट और उच्च लेआउट हैं। अर्ध-उच्च लेआउट और उच्च लेआउट का उपयोग मुख्य रूप से उच्च वोल्टेज स्तर वाले सबस्टेशन में किया जाता है।

वर्तमान में, विद्युतीकृत रेलवे ट्रैक्शन सबस्टेशन मध्यम आकार के लेआउट वाले हैं। इसके उद्देश्य वर्गीकरण के संदर्भ में, संरचना को तार फ्रेम, बस फ्रेम, केंद्रीय दरवाजा फ्रेम, कोने फ्रेम, ट्रांसफार्मर संयोजन फ्रेम, एकल रॉड उपकरण ब्रैकेट इत्यादि में विभाजित किया गया है। वास्तुकला की उपस्थिति वर्गीकरण के संदर्भ में, आमतौर पर उपयोग किए जाने वाले रूप आर्किटेक्चर में एएच टाइप इन/आउट आर्किटेक्चर, एपी टाइप विद लाइटनिंग रॉड सपोर्ट इन/आउट आर्किटेक्चर, एपी टाइप आर्किटेक्चर, ए? टाइप आर्किटेक्चर, पी-टाइप आर्किटेक्चर, कॉर्नर आर्किटेक्चर, बड़े आकार का आर्किटेक्चर, आर्किटेक्चर के अंदर और बाहर पुल लाइन के साथ। आर्किटेक्चर पर तनाव के संदर्भ में, आर्किटेक्चर तीन प्रकार के होते हैं: इंटरमीडिएट आर्किटेक्चर, टर्मिनल आर्किटेक्चर और ड्रॉ-वायर आर्किटेक्चर।

वास्तुकला का लेआउट रूप और आकार सबस्टेशन के वोल्टेज स्तर, तार और उपकरण लेआउट द्वारा निर्धारित किया जाता है। वास्तुकला में प्रयुक्त सामग्री स्वयं वास्तुकला द्वारा वहन किए गए भार से संबंधित होती है। सबस्टेशन का वोल्टेज स्तर उच्च है, आर्किटेक्चर द्वारा वहन किया जाने वाला भार स्वयं बड़ा है, और वोल्टेज स्तर कम है, और आर्किटेक्चर द्वारा वहन किया जाने वाला भार स्वयं छोटा है। विभिन्न सामग्रियों की वास्तुकला के अपने फायदे और नुकसान और अनुप्रयोग का दायरा है।

सबस्टेशन के लिए बिजली संरक्षण उपकरण

सबस्टेशन बिजली संरक्षण उपकरणों से भी सुसज्जित है, मुख्य रूप से बिजली की छड़ें और अवरोधक। बिजली की छड़ों को सबस्टेशन पर सीधी बिजली गिरने से बचाने के लिए डिज़ाइन किया गया है जो बिजली को अपने आप में डिस्चार्ज कर देगी और बिजली की धारा को जमीन पर ले आएगी। जब गड़गड़ाहट सबस्टेशन के पास लाइन पर गिरती है, तो गड़गड़ाहट की लहर तार के साथ सबस्टेशन में प्रवेश करेगी और ओवरवोल्टेज उत्पन्न करेगी। इसके अलावा, सर्किट ब्रेकर ऑपरेशन भी ओवरवॉल्टेज का कारण बन सकता है। जब ओवरवॉल्टेज एक निश्चित सीमा से अधिक हो जाता है तो अरेस्टर का कार्य वोल्टेज को कम करने के लिए स्वचालित रूप से जमीन पर डिस्चार्ज करना होता है। डिस्चार्ज के बाद, सिस्टम के सामान्य संचालन को सुनिश्चित करने के लिए उपकरण स्वचालित रूप से आर्क को बुझा देता है। वर्तमान समय में सबसे अधिक उपयोग जिंक ऑक्साइड अरेस्टर का होता है।
