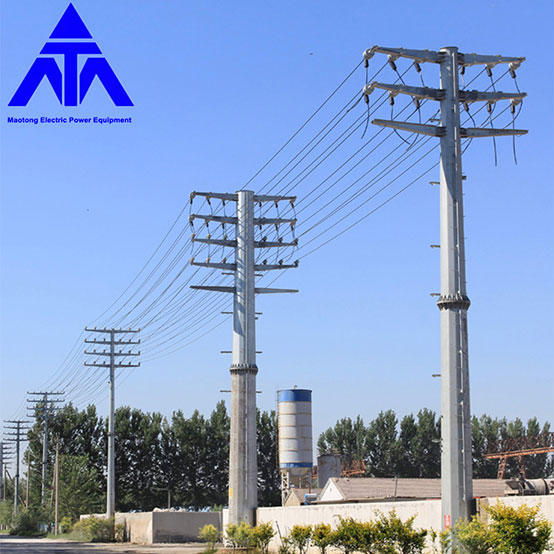

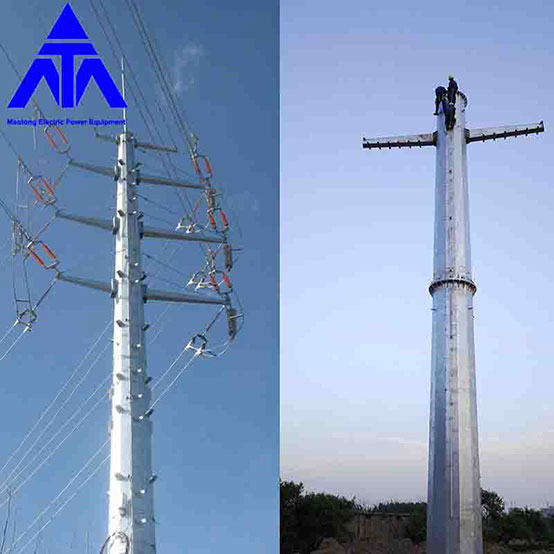

अधिकांश स्टील पाइप पोल का उपयोग शहरों और उपनगरों की सड़कों पर किया जाता है। इसलिए, भूभाग आम तौर पर समतल या अपेक्षाकृत हल्के उतार-चढ़ाव वाले भूभाग में होता है। 0.8 का मान स्थिति के आधार पर स्पैन प्लानिंग को बेहतर ढंग से पूरा कर सकता है।

टिप्पणी

1: जब आप स्पैन की गणना करने की योजना बना रहे हैं, तो आपको पूरी तरह से विचार करना चाहिए कि क्या यह टेंशन स्टील पाइप पोल है या सस्पेंशन स्टील पाइप पोल है।
2: यदि यह टेंशन स्टील पाइप रॉड इंसुलेटर स्ट्रिंग की लंबाई है, तो लाया गया डेटा 0 होना चाहिए। λ= 0

3: सावधान रहें γ यह अधिकतम शिथिलता के अनुरूप मौसम संबंधी स्थिति है। यह आवश्यक रूप से मृत भार विशिष्ट भार नहीं है, बल्कि मृत भार प्लस बर्फ भार विशिष्ट भार भी है।

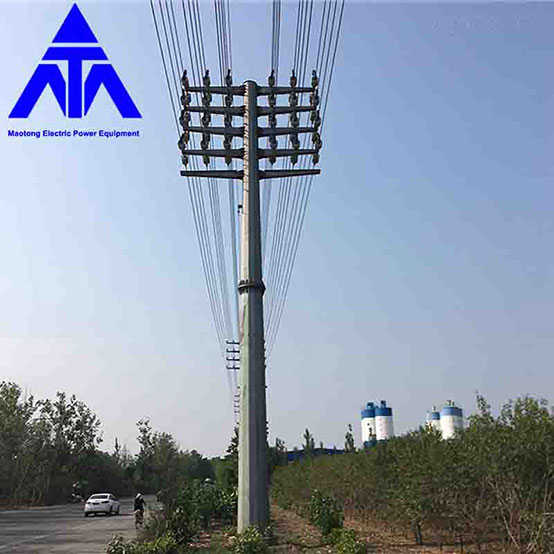

क्षैतिज विस्तार

क्षैतिज स्पैन (जिसे विंड स्पैन भी कहा जाता है) का उपयोग टॉवर के पवन भार की गणना करने के लिए किया जाता है, जो आम तौर पर 1.1 ~ 1.4L है, और स्टील पाइप पोल के लिए 1.1 है।
हम सभी जानते हैं कि टावर के बल का विश्लेषण त्रि-आयामी समन्वय प्रणाली के माध्यम से किया जा सकता है, जिसमें रेखा के साथ की दिशा को अनुदैर्ध्य (Y दिशा) कहा जाता है, रेखा के लंबवत दिशा को अनुप्रस्थ (X दिशा) कहा जाता है, और अंततः साहुल दिशा को Z दिशा कहा जाता है। क्षैतिज भार X दिशा में टावर की बल स्थिति है।

हमें आमतौर पर डिज़ाइन के दौरान टावर की स्वीकार्य क्षैतिज अवधि की जांच करने की आवश्यकता होती है।

अभी एक उद्धरण प्राप्त करें

ऊर्ध्वाधर विस्तार

वर्टिकल स्पैन (जिसे वर्टिकल स्पैन भी कहा जाता है) का उपयोग टॉवर के ऊर्ध्वाधर भार की गणना करने के लिए किया जाता है, जो आम तौर पर 1.2 ~ 2.0Lh है, और स्टील पाइप पोल के लिए 1.2 है;
वास्तव में, इंजीनियरिंग अभ्यास में, यह भी माना जाता है कि क्षैतिज स्पैन को ऊर्ध्वाधर स्पैन के रूप में 50 ~ 150 मीटर तक बढ़ाया जाता है, लेकिन यह स्थिति दुर्लभ है, और इसका आमतौर पर विशिष्ट स्थिति के अनुसार विश्लेषण किया जाता है।

वर्टिकल स्पैन को हम इस प्रकार समझ सकते हैं: उचित वजन होने पर एक व्यक्ति आसानी से कंधे का डंडा ले जा सकता है। यदि इस व्यक्ति का वजन सीमा से अधिक हो तो उसे कुचल दिया जायेगा।

सुरक्षा का पहलू

स्पैन के बारे में बात करने के बाद, कहने वाली अगली बात सुरक्षा कारक है: टॉवर पर बल निर्धारित करने और शिथिलता का पता लगाने के लिए सुरक्षा कारक एक महत्वपूर्ण आधार है।
यह मुख्य रूप से स्थिति स्थिति के अनुसार विद्युत विशेषता द्वारा निर्धारित किया जाता है। गणना को सरल बनाने के लिए, कोण लौह टावर या स्टील पाइप टावर कंडक्टर का सुरक्षा कारक आम तौर पर 2.5 है; स्टील पाइप पोल का सुरक्षा कारक 4 से कम नहीं होना चाहिए; स्टेट ग्रिड कॉर्पोरेशन ऑफ चाइना के 110kV यूनिवर्सल डिज़ाइन स्टील पाइप पोल का ग्राउंड वायर सुरक्षा कारक 7.0~8.0 है।

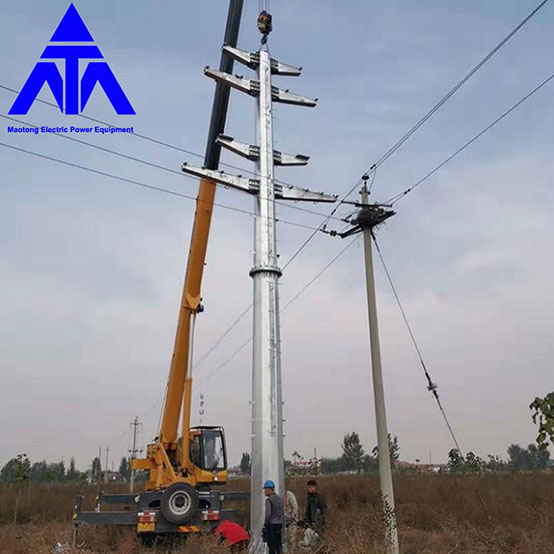

मैंने स्थानांतरण परियोजना में 2.5 का मान अपनाया है, लेकिन मुझे ऐसी स्थिति का सामना करना पड़ेगा कि पृथक अवधि स्ट्रिंग प्रक्रिया के दौरान स्ट्रिंग शिथिलता की आवश्यकताओं को पूरा नहीं कर सकती है, और यहां तक ​​कि क्रॉस आर्म भी विकृत हो गया है।
मैंने भी काफी विश्लेषण और शोध किया है. विश्लेषण के अनुसार, मुख्य कारण हैं:

स्टील पाइप पोल का क्रॉस आर्म एक ब्रैकट संरचना है, और क्रॉस आर्म और पोल बॉडी के बीच संपर्क क्षेत्र अपेक्षाकृत छोटा है। भले ही सैद्धांतिक ताकत आवश्यकताओं को पूरा करती हो, क्रॉस आर्म की कठोरता आवश्यकताओं को पूरा नहीं कर सकती है; क्रॉस आर्म की कठोरता के लिए विशिष्टताओं में स्पष्ट आवश्यकताएं नहीं दी गई हैं, जो इस तथ्य पर आधारित हैं कि दृश्य और संवेदी पहलुओं में कोई विकृति नहीं होती है।
