पावर लाइन टॉवर एंगल स्टील ट्यूबलर लैटिस टॉवर

उच्च गुणवत्ता वाला पावर लाइन टॉवर एंगल स्टील ट्यूबलर लैटिस टॉवर चीन के निर्माताओं माओ टोंग द्वारा पेश किया जाता है। क़िंगदाओ माओतोंग ® इलेक्ट्रिक पावर उपकरण कं, लिमिटेड कंपनी का मुख्य व्यवसाय क्षेत्र: सौर समर्थन, फोटोवोल्टिक उत्पाद, सबस्टेशन और जलविद्युत स्टेशन, ट्रांसमिशन लाइन टावर, स्टील टावर और स्टील पाइप पोल, लौह सहायक उपकरण (एंकर बोल्ट, मूल स्टील), संचार टावर, रेलवे लाइन उपकरण और बिजली घटक और अन्य इस्पात संरचनाएं।

बुद्धिमान सबस्टेशन

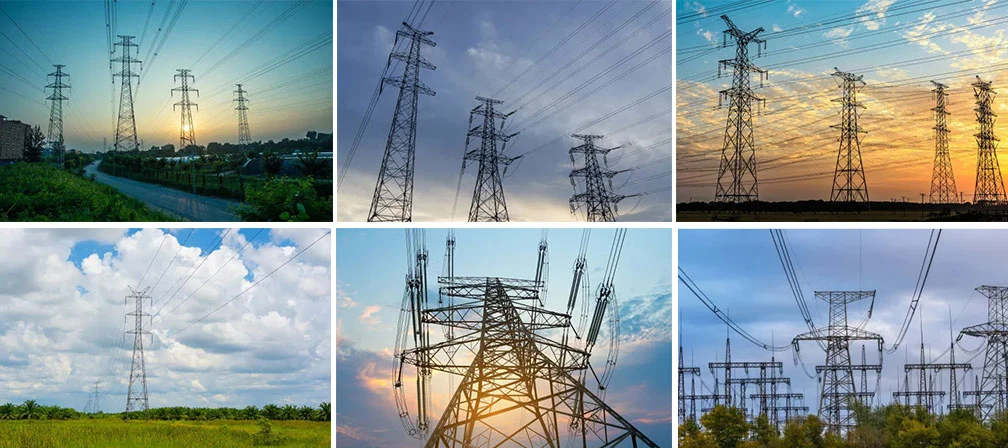

पावर टावर, जिसे ट्रांसमिशन लाइन टावर के रूप में भी जाना जाता है, इसके आकार के अनुसार आम तौर पर विभाजित किया जाता है: ग्लास प्रकार, बिल्ली का सिर प्रकार, प्रकार पर, शुष्क प्रकार और बाल्टी प्रकार पांच, बिंदुओं के उपयोग के अनुसार हैं: टेंशनिंग टावर, रैखिक टावर, कोने टावर, ट्रांसपोज़िशन टावर (परिवर्तन तार चरण स्थिति टावर), टर्मिनल टावर और स्पैन टावर इत्यादि, उनकी संरचनात्मक विशेषताएं यह हैं कि सभी प्रकार के टावर प्रकार स्पेस ट्रस संरचना हैं, रॉड मुख्य रूप से एकल समतुल्य कोण स्टील या संयोजन कोण स्टील से बना है, सामग्री आम तौर पर होती है Q235 (A3F) और Q345 (16Mn), और छड़ों के बीच का कनेक्शन मोटे बोल्ट से बना है। बोल्ट कतरनी कनेक्शन द्वारा, पूरा टावर एंगल स्टील से बना है, जो स्टील प्लेट और बोल्ट को जोड़ता है, टावर फुट जैसे अलग-अलग हिस्सों को कई स्टील प्लेट द्वारा एक घटक में वेल्डेड किया जाता है, इसलिए हॉट डिप गैल्वनाइजिंग, परिवहन और निर्माण निर्माण बेहद सुविधाजनक है। 60 मीटर से कम ऊंचाई वाले टावर के लिए, टावर पर चढ़ने में निर्माण कर्मियों की सुविधा के लिए टावर की मुख्य सामग्रियों में से एक पर पैरों की कीलें लगाई जाती हैं।

टावर संरचना:

पूरा टावर मुख्य रूप से तीन भागों से बना है: टावर हेड, टावर बॉडी और टावर लेग्स। यदि यह एक केबल है, तो टावर केबल भाग को भी बढ़ाता है। टावर लेग से टावर क्रॉस सेक्शन तक टावर हेड के ऊपरी भाग से नाटकीय रूप से (टूटी हुई रेखा) बदल जाती है, यदि सेक्शन में कोई तेजी से बदलाव नहीं होता है, तो टावर हेड के ऊपर निचली स्ट्रिंग का निचला क्रॉस आर्म। टावर के पैरों की नींव के ऊपर तोरण के खंड को तोरण कहा जाता है। तोरण और तोरण के बीच के भाग को तोरण कहा जाता है।

तकनीकी मापदंड:

1, वोल्टेज: 10kv-220kv (अनुकूलित वोल्टेज)
2. मॉडल: लीनियर टावर, कॉर्नर टावर, टर्मिनल टावर, ब्रांच टावर; सिंगल और डबल लूप; इसे केबल ब्रैकेट, अरेस्टर ब्रैकेट और इंसुलेटर बोर्ड ब्रैकेट से जोड़ा जा सकता है।
3, बुनियादी हवा का दबाव: w0= 0.35-0.95KN /m2
4, भूकंपीय किलेबंदी की तीव्रता: 8 डिग्री और 8 डिग्री से कम क्षेत्र
5, नींव वहन क्षमता: 100 और 200 केएन/एम2 ऊपर
6, बर्फ की मोटाई: ≤10 मिमी
7, लंबवतता: ≤1/1000
8. उपचार: हॉट डिप गैल्वनाइजिंग
9. कार्यान्वयन मानक: राष्ट्रीय मानक
