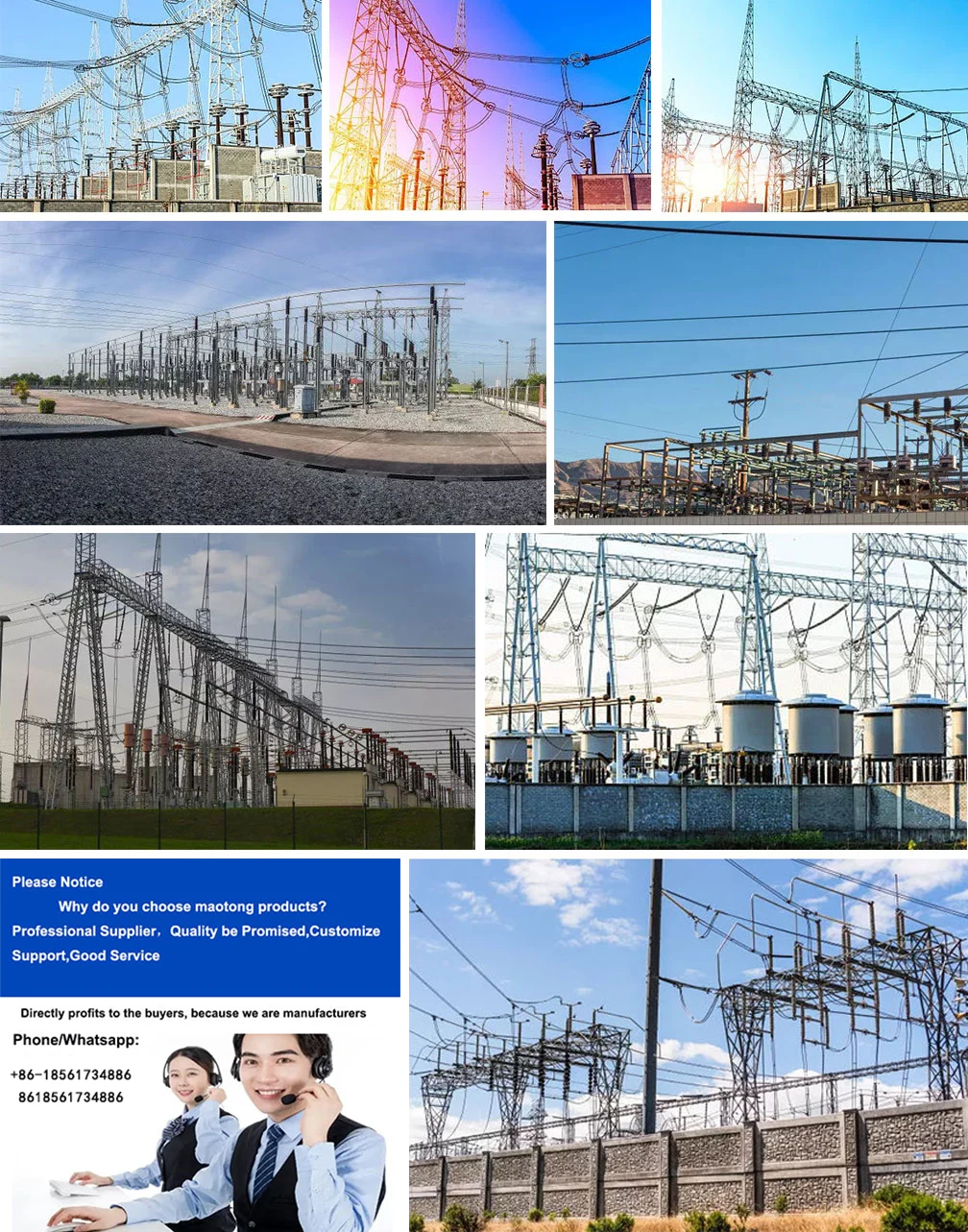

ट्रांसफार्मर इलेक्ट्रिक ट्रांसमिशन सबस्टेशन संरचना 220kv

उच्च गुणवत्ता वाला ट्रांसफार्मर इलेक्ट्रिक ट्रांसमिशन सबस्टेशन स्ट्रक्चर 220kv चीन के निर्माताओं माओ टोंग द्वारा पेश किया जाता है। ट्रांसफार्मर इलेक्ट्रिक ट्रांसमिशन सबस्टेशन स्ट्रक्चर 220kv खरीदें जो कम कीमत पर सीधे उच्च गुणवत्ता वाला हो। Maotong® पेशेवर ट्रांसमिशन इलेक्ट्रिक सबस्टेशन, सबस्टेशनों के वर्गीकरण और विशेषताओं का संक्षेप में वर्णन किया गया है। जब पावर ग्रिड की बात आती है, तो आप सबस्टेशनों के बिना नहीं रह सकते। सबस्टेशन वोल्टेज बदलने, बिजली का आदान-प्रदान करने और विद्युत ऊर्जा एकत्र करने और वितरित करने के लिए बिजली नेटवर्क में लाइनों के जंक्शन पर एक सुविधा है।


यदि सबस्टेशन के लेआउट के अनुसार विभाजित किया जाए, तो सबस्टेशन को आम तौर पर आउटडोर सबस्टेशन, इनडोर सबस्टेशन और भूमिगत सबस्टेशन में विभाजित किया जा सकता है। मुख्य ट्रांसफार्मर और मुख्य उच्च-वोल्टेज विद्युत उपकरण के लेआउट के अनुसार इनडोर सबस्टेशनों को सभी-इनडोर सबस्टेशनों और आधे-इनडोर सबस्टेशनों में विभाजित किया गया है। आउटडोर सबस्टेशन, मुख्य ट्रांसफार्मर और मुख्य हाई-वोल्टेज विद्युत उपकरण बाहर व्यवस्थित किए गए हैं।

यह व्यवस्था एक बड़े क्षेत्र पर कब्जा करती है, और विद्युत उपकरण और भवन विभिन्न प्रकार की दूरी, जैसे विद्युत सुरक्षा दूरी, अग्नि दूरी इत्यादि की आवश्यकताओं को पूरी तरह से पूरा कर सकते हैं, जो संचालन, रखरखाव और ओवरहाल के लिए सुविधाजनक है। यह उपनगरीय या ग्रामीण क्षेत्रों में निर्माण के लिए उपयुक्त है।

संपूर्ण इनडोर सबस्टेशन, मुख्य ट्रांसफार्मर और सभी उच्च और निम्न वोल्टेज विद्युत उपकरण इनडोर में व्यवस्थित हैं। इस प्रकार का सबस्टेशन कुल फर्श क्षेत्र को कम करता है, लेकिन भवन के आंतरिक लेआउट के लिए अधिक आवश्यकताएं रखता है। इसमें कॉम्पैक्ट, बड़े ऊंचाई अंतर और विभिन्न मंजिल ऊंचाई की विशेषताएं हैं, जो आसपास के परिदृश्य की जरूरतों को पूरा करना आसान है। शहरी घनी आबादी वाले क्षेत्रों, या तटीय क्षेत्रों, नमक झीलों, रासायनिक संयंत्रों और उच्च स्तर के वायु प्रदूषण वाले अन्य क्षेत्रों के लिए उपयुक्त।

आधे इनडोर सबस्टेशन, आउटडोर में मुख्य ट्रांसफार्मर या मुख्य उच्च वोल्टेज विद्युत उपकरण लेआउट, इनडोर स्टेशन को क्षेत्र को बचाने, परिवेश के साथ सुंदर सामंजस्य, उपकरण संचालन की स्थिति और आउटडोर प्रकार के ट्रांसफार्मर सबस्टेशन के तरीके से जोड़ा गया था, अर्थव्यवस्था में अपेक्षाकृत कम लागत के फायदे अपेक्षाकृत विकसित छोटे शहरों के साथ-साथ पर्यावरण और क्षेत्रीय निर्माण के आर्थिक और तकनीकी सूचकांक के समन्वय पर पूरा ध्यान देने की आवश्यकता है।



भूमिगत सबस्टेशनों को पूर्णतः भूमिगत सबस्टेशनों और अर्ध-भूमिगत सबस्टेशनों में विभाजित किया गया है। पूरे भूमिगत सबस्टेशन का मुख्य भवन भूमिगत बनाया गया है, और मुख्य ट्रांसफार्मर और अन्य मुख्य विद्युत उपकरण भूमिगत भवन में स्थापित किए गए हैं।

केवल कुछ ही इमारतें जैसे सबस्टेशन वेंट और उपकरण, कार्मिक प्रवेश और निकास जमीन पर बनाए गए हैं, साथ ही शीतलन उपकरण और बड़े मुख्य ट्रांसफार्मर का मुख्य नियंत्रण कक्ष भी जमीन पर व्यवस्थित किया जा सकता है। अर्ध-भूमिगत सबस्टेशन मुख्य रूप से भूमिगत इमारतें हैं, और मुख्य ट्रांसफार्मर या अन्य मुख्य विद्युत उपकरण आंशिक रूप से भूमिगत इमारतों में स्थापित किए जाते हैं। भूमिगत सबस्टेशन घनी आबादी वाले तथा घनी आबादी वाले क्षेत्रों में बनाना उपयुक्त रहता है।

बिजली व्यवस्था में सबस्टेशन की स्थिति और कार्य के अनुसार सबस्टेशन को आम तौर पर हब सबस्टेशन, क्षेत्रीय महत्वपूर्ण सबस्टेशन और सामान्य सबस्टेशन में विभाजित किया जा सकता है।

हब सबस्टेशन विद्युत प्रणाली के धुरी बिंदु पर स्थित है। उच्च वोल्टेज पक्ष का वोल्टेज आम तौर पर 500 (750) केवी होता है, और मध्यम और निम्न वोल्टेज पक्ष का वोल्टेज आम तौर पर 220 केवी (330 केवी) और 35 केवी होता है। हब सबस्टेशन का हाई-वोल्टेज पक्ष क्षेत्रीय पावर ग्रिड से जुड़ा है और कई बड़े बिजली स्रोतों से जुड़ा है, और हाई-वोल्टेज पक्ष पर बड़ी मात्रा में बिजली संचरण होता है।

सबस्टेशन कई बड़ी क्षमता वाले पावर स्टेप-डाउन ट्रांसफार्मर से सुसज्जित है, जो क्षेत्रीय ग्रिड से बिजली डाउनलोड करते हैं और क्षेत्र के महत्वपूर्ण सबस्टेशनों को बिजली की आपूर्ति करते हैं। इस प्रकार के सबस्टेशन का लोड पक्ष अक्सर क्षेत्रीय पावर ग्रिड का मुख्य पावर प्वाइंट होता है। पूरे स्टेशन की बिजली गुल होने के बाद सिस्टम को स्थिर क्षति होगी, पावर ग्रिड ध्वस्त हो जाएगा, जिसके परिणामस्वरूप बड़े क्षेत्र में बिजली गुल हो जाएगी।

क्षेत्रीय महत्वपूर्ण सबस्टेशन क्षेत्रीय नेटवर्क के धुरी बिंदु पर स्थित हैं। उच्च वोल्टेज पक्ष का वोल्टेज आम तौर पर 220 (330) kV होता है, और मध्यम और निम्न वोल्टेज पक्ष का वोल्टेज आम तौर पर 110kV और 35kV या 10kV होता है। इस प्रकार का सबस्टेशन मुख्य रूप से क्षेत्रीय पावर ग्रिड से बिजली डाउनलोड करता है और क्षेत्रीय वितरण नेटवर्क या सीधे उपयोगकर्ताओं को बिजली की आपूर्ति करता है। पूरे स्टेशन की बिजली गुल होने के बाद, यह क्षेत्रीय पावर ग्रिड के पतन का कारण बन सकता है और पूरे क्षेत्र की बिजली आपूर्ति को प्रभावित कर सकता है।

विभिन्न क्षेत्रों में अलग-अलग पावर ग्रिड संरचनाओं के कारण इस प्रकार के सबस्टेशन की मुख्य विद्युत तारों के लिए अलग-अलग आवश्यकताएं होती हैं। उदाहरण के लिए, जब क्षेत्रीय पावर ग्रिड संरचना मजबूत होती है और एन-1(या एन-2) कॉन्फ़िगरेशन का एहसास होता है, तो सबस्टेशन की विद्युत मुख्य वायरिंग की विश्वसनीयता की आवश्यकता अपेक्षाकृत कम हो जाती है।

एक सामान्य सबस्टेशन एक जिला नेटवर्क के अंत में स्थित होता है, जिसे टर्मिनल सबस्टेशन के रूप में भी जाना जाता है। उच्च वोल्टेज साइड वोल्टेज ज्यादातर 110kV है, लेकिन 220kV भी है, और मध्य और निम्न वोल्टेज साइड वोल्टेज आमतौर पर 35kV और 10kV है। उच्च वोल्टेज पक्ष 110kV या 220kV से सीधे 35kV या 10kV तक होते हैं। स्टेप-डाउन बिजली आपूर्ति का उपयोग आस-पास के ग्राहकों या व्यवसायों द्वारा किया जाता है। पूरे स्टेशन की बिजली गुल होने के बाद, केवल आस-पास के उपयोगकर्ता और उद्यम प्रभावित होते हैं, और प्रभाव का दायरा छोटा होता है।
