मौसम प्रतिरोधी गैल्वेनाइज्ड एंगल स्टील टॉवर

मौसम प्रतिरोधी गैल्वेनाइज्ड एंगल स्टील टावर एक पारंपरिक एंगल स्टील लैटिस टावर है - दुनिया भर में ट्रांसमिशन लाइनों का क्लासिक वर्कहॉर्स - एक अपग्रेड के साथ जो सब कुछ बदल देता है: पूर्ण हॉट-डिप गैल्वनाइजिंग। प्रत्येक सदस्य, बोल्ट और फिटिंग को धातु जस्ता के साथ लेपित किया जाता है, जिससे एक अवरोध बनता है जो जंग लगने से पहले ही रोक देता है।

स्टील संक्षारण चाहता है. आर्द्र तटीय हवा में, सल्फर यौगिकों वाले औद्योगिक वातावरण में, उष्णकटिबंधीय में - असुरक्षित स्टील प्रति वर्ष 0.1-1 मिमी मोटाई खो देता है। एक टावर जिसे 50 वर्षों तक चलना चाहिए, बिना सुरक्षा के 10-15 वर्षों में गंभीर खंड हानि दिखा सकता है। गैल्वनाइजिंग उस गणित को उलट देता है: जस्ता परत अधिमानतः संक्षारणित होती है (बलिदान सुरक्षा), और जहां यह नष्ट हो जाती है, यह एक सुरक्षात्मक जस्ता-ऑक्साइड पेटिना बनाती है जो आगे के हमले को धीमा कर देती है। टॉवर आधी सदी तक प्रभावी ढंग से "कवच पहनता है"।

मौसम प्रतिरोधी गैल्वेनाइज्ड एंगल स्टील टॉवर की संरचना और सामग्री

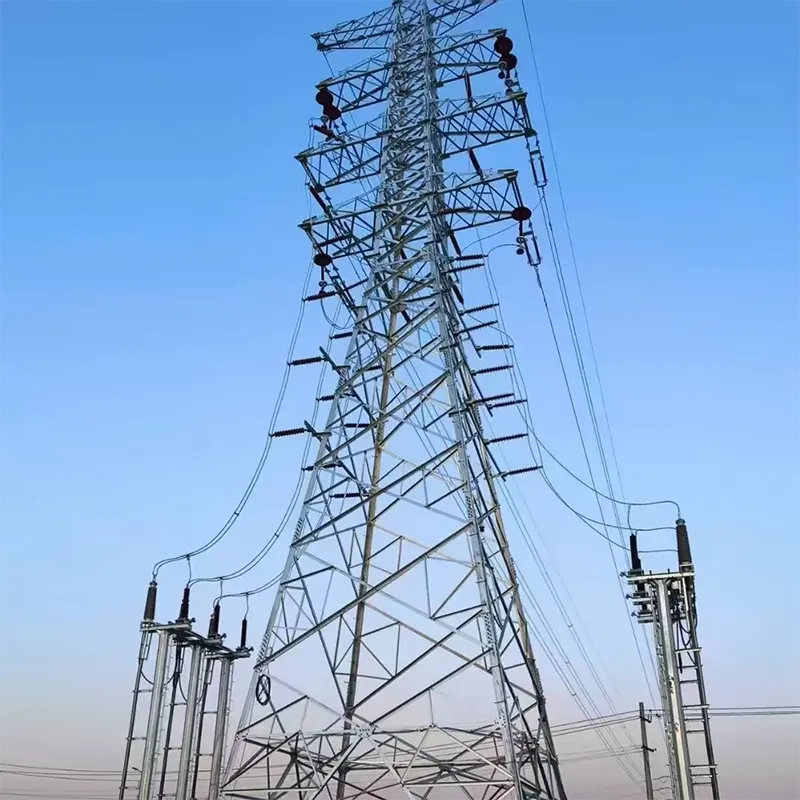

टावर मानक कोण स्टील टावरों के समान सिद्ध जाली ज्यामिति का उपयोग करता है: कोण स्टील के चार मुख्य पैर, एक्स या के पैटर्न में क्रॉस-ब्रेस्ड, कंडक्टर समर्थन के लिए क्रॉस-आर्म्स के साथ। सामग्री विशिष्टता और कोटिंग प्रणाली इसे "मौसम प्रतिरोधी" बनाती है:

लेग स्टील: Q355 / Q420 उच्च-शक्ति कम-मिश्र धातु कोण, संक्षारण मार्जिन के लिए चुना गया

गैल्वनाइजिंग: हॉट-डिप प्रति आईएसओ 1461 / जीबी/टी 2694, 85 µm न्यूनतम (तटीय के लिए 110-120 µm)

कोटिंग किनारे के मामले: किनारों और बोल्ट छेद को सपाट सतहों के समान जस्ता कवरेज प्राप्त होता है

हार्डवेयर: सभी बोल्ट, नट और वॉशर एक ही मानक पर गैल्वेनाइज्ड

मरम्मत कोटिंग: निर्माण के बाद साइट टच-अप के लिए दो-घटक जस्ता-समृद्ध पेंट शामिल है

वैकल्पिक: गंभीर क्षेत्रों में अधिकतम दीर्घकालिक अर्थशास्त्र के लिए अपक्षय स्टील (कॉर्टन) पैर

हॉट-डिप गैल्वनाइजिंग दो तरह से सुरक्षा करता है। सबसे पहले, यह स्टील को ऑक्सीजन और नमी से सील करता है। दूसरा - और यह चतुर हिस्सा है - यदि कोटिंग को नंगे स्टील तक खरोंच दिया जाता है, तो आसपास का जस्ता स्टील के बजाय खराब हो जाता है, और खरोंच की रक्षा के लिए खुद को "बलिदान" देता है। कोई भी अन्य कोटिंग सिस्टम इस कीमत पर स्व-उपचार सुरक्षा प्रदान नहीं करता है।

मुख्य विशेषताएं और लाभ

50+ वर्ष सेवा जीवन, प्रलेखित

ISO 9223 वायुमंडलीय संक्षारण वर्गीकरण के अनुसार, 85 µm गैल्वेनाइज्ड कोटिंग C2-C3 (ग्रामीण/उपनगरीय) वातावरण में 50+ वर्ष और C4 (औद्योगिक/तटीय) वातावरण में 25-40 वर्ष प्रदान करती है। हम प्रत्येक उद्धरण के साथ संक्षारण-जीवन गणना प्रदान करते हैं - आप खरीदने से पहले लिखित रूप में अपेक्षित रखरखाव अंतराल देखेंगे।

बलिदान संबंधी सुरक्षा जो स्वयं को ठीक कर देती है

खरोंच वाली कोटिंग कैथोडिक सुरक्षा के माध्यम से खुद को ठीक कर लेती है: खरोंच के आसपास का जस्ता अधिमानतः संक्षारित हो जाता है और उजागर स्टील को जस्ता लवण के साथ फिर से ढक देता है। परिवहन क्षति, साइट हैंडलिंग स्क्रैप, और बोल्ट कसने के निशान जंग आरंभ बिंदु नहीं बनते हैं।

स्वामित्व की न्यूनतम जीवनकाल लागत

विकल्पों की तुलना करें: पेंटिंग को हर 8-12 वर्षों में पुन: कोटिंग की आवश्यकता होती है, हर बार सतह की तैयारी और टावर डाउनटाइम की आवश्यकता होती है। गैल्वनाइजिंग एक बार का उपचार है। 50 वर्षों में, गैल्वनाइजिंग की लागत आमतौर पर पेंट रखरखाव कार्यक्रम की तुलना में 50-70% कम होती है - और यह लाइन आउटेज की लागत की गणना करने से पहले होती है।

तटीय और औद्योगिक क्षेत्रों के लिए उपयुक्त

समुद्र के 3 किमी के भीतर या औद्योगिक उत्सर्जन के निकट की साइटों के लिए, हम 110-120 µm की मोटी कोटिंग्स और सदस्य आकार में संक्षारण भत्ते निर्दिष्ट करते हैं। हमने मौसम प्रतिरोधी गैल्वनाइज्ड एंगल स्टील टावर को द्वीप देशों, उष्णकटिबंधीय बंदरगाहों और रेगिस्तान-औद्योगिक स्थलों पर भेज दिया है - कोटिंग विनिर्देश आपके वास्तविक वातावरण से मेल खाता है।

सिद्ध जाली शक्ति, शून्य समझौता

आप एंगल स्टील टावरों के संरचनात्मक लाभों में से कोई भी नहीं खोते हैं: उच्च शक्ति-से-वजन, मानक कर्मचारियों के साथ आसान निर्माण, सरल निरीक्षण और कम हवा का भार। मौसम प्रतिरोध एक उन्नयन है, समझौता नहीं।

मौसम प्रतिरोधी गैल्वनाइज्ड एंगल स्टील टॉवर के अनुप्रयोग

मौसम प्रतिरोधी गैल्वनाइज्ड एंगल स्टील टावर निर्माता और आपूर्तिकर्ता के रूप में, माओतोंग इन टावरों को फैक्ट्री-प्रत्यक्ष मूल्य निर्धारण पर थोक में आपूर्ति करता है:

तटीय प्रांतों, द्वीपों और अपतटीय-आसन्न क्षेत्रों में ट्रांसमिशन लाइनें

आक्रामक वायुमंडलीय संक्षारण के साथ औद्योगिक गलियारे

उच्च आर्द्रता वाले उष्णकटिबंधीय और उपोष्णकटिबंधीय नेटवर्क

उपयोगिता वितरण और उप-ट्रांसमिशन लाइनों के लिए कम रखरखाव वाले डिज़ाइन की आवश्यकता होती है

दीर्घकालिक रणनीतिक गलियारे जहां रखरखाव के लिए लाइन आउटेज अस्वीकार्य हैं

कठोर जलवायु में नवीकरणीय ऊर्जा परियोजनाएँ

उत्पादन प्रक्रिया

निर्माण क्लासिक एंगल स्टील टॉवर मार्ग का अनुसरण करता है: सीएनसी कटिंग, सटीक छेद छिद्रण, सदस्य टैगिंग, और गैल्वनाइजिंग से पहले प्रत्येक टॉवर प्रकार की पूर्ण परीक्षण असेंबली। गैल्वनाइजिंग चरण वह जगह है जहां यह उत्पाद खुद को अलग करता है।

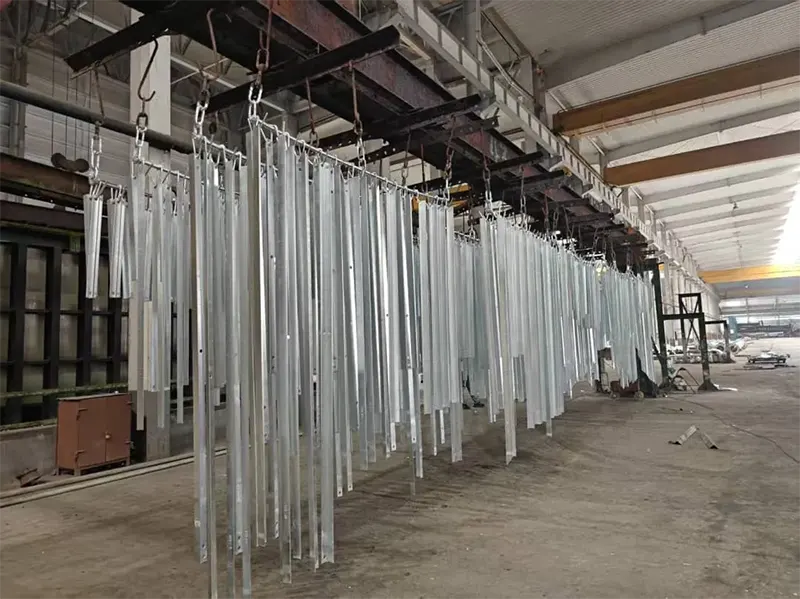

हमारी गैल्वनाइजिंग लाइन सदस्यों को पांच चरणों के माध्यम से संसाधित करती है: तेल निकालने के लिए कास्टिक डीग्रीजिंग; स्ट्रिप मिल स्केल पर हाइड्रोक्लोरिक एसिड अचार बनाना; स्टील की सतह तैयार करने के लिए फ्लक्सिंग; 445-455 डिग्री सेल्सियस पर पिघले जस्ता में विसर्जन; और शमन/निष्क्रियता। परिणाम एक धातुकर्म रूप से बंधी जस्ता-लौह मिश्र धातु परत है - एक पेंट फिल्म नहीं - जो छील या फफोला नहीं कर सकती है।

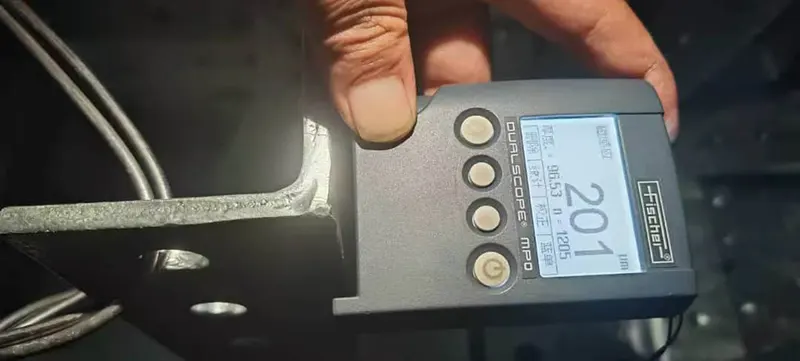

कोटिंग लाइन पर क्यूसी: जिंक की मोटाई प्रति सदस्य कई बिंदुओं पर चुंबकीय गेज से मापी जाती है, कोटिंग आसंजन को हथौड़ा परीक्षण द्वारा जांचा जाता है, और किसी भी नंगे धब्बे की मरम्मत आईएसओ 1461 के अनुसार जिंक-समृद्ध पेंट से की जाती है। परीक्षण रिपोर्ट हर शिपमेंट के साथ होती है।

उत्पाद विशिष्टताएँ

हमें क्यों चुनें?

माओतोंग 220kV ट्रांसमिशन टावरों, साथ ही 220kV और 500kV स्टील पाइप टावर गुणवत्ता प्रमाणपत्रों के लिए राष्ट्रीय औद्योगिक उत्पाद उत्पादन लाइसेंस के तहत काम करता है। गैल्वेनाइज्ड एंगल टावर मौसम प्रतिरोधी गैल्वेनाइज्ड एंगल स्टील टावर हैं, साइड बिजनेस नहीं।

गैल्वनाइज्ड सदस्यों को असेंबली स्थिति से बंडल किया जाता है, जिंक कोटिंग की सुरक्षा के लिए लकड़ी के स्पेसर से अलग किया जाता है, और समुद्री माल ढुलाई के लिए बैंड किया जाता है। प्रत्येक शिपमेंट में टच-अप पेंट और गैल्वनाइजिंग रिपेयर कंपाउंड शामिल हैं। क़िंगदाओ बंदरगाह पर कंटेनर या ब्रेकबल्क लोड हो रहा है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: गैल्वनाइजिंग वास्तव में कितने समय तक चलती है?

ए: आईएसओ 9223 के अनुसार, 85 µm कोटिंग सी2-सी3 वातावरण में 50+ वर्ष, सी4 में 25-40 वर्ष देती है। गंभीर C5 (औद्योगिक/समुद्री) क्षेत्रों में, हम सदस्य आकार में 110-120 µm प्लस संक्षारण भत्ता की अनुशंसा करते हैं। हम आपके उद्धरण में अपेक्षित जीवन का दस्तावेजीकरण करते हैं।

प्रश्न: यदि परिवहन या निर्माण के दौरान कोटिंग क्षतिग्रस्त हो जाए तो क्या होगा?

उत्तर: छोटी-मोटी खरोंचें जस्ता क्रिया के माध्यम से स्वयं ठीक हो जाती हैं। गहरी क्षति के लिए, हम प्रत्येक शिपमेंट के साथ जिंक युक्त मरम्मत पेंट शामिल करते हैं और टच-अप निर्देश प्रदान करते हैं। यह साइट पर दो घंटे का काम है।

प्रश्न: पेंटिंग की लागत में गैल्वनाइजिंग की तुलना कैसे की जाती है?

उत्तर: गैल्वनाइजिंग की लागत पहले से अधिक होती है, लेकिन पेंटिंग के लिए हर 8-12 वर्षों में पुन: कोटिंग की आवश्यकता होती है, जिसमें सतह की तैयारी और टॉवर तक पहुंच शामिल है। 50 साल के जीवन में, गैल्वनाइजिंग आमतौर पर कुल लागत में 50-70% सस्ता होता है।

प्रश्न: क्या आप किसी विशिष्ट वोल्टेज वर्ग के लिए टावरों की आपूर्ति कर सकते हैं?

उत्तर: हाँ, 66kV से 500kV तक। हमारे पास 220kV तक के उत्पादन लाइसेंस और 500kV वर्ग तक के गुणवत्ता प्रमाणपत्र हैं। अपना वोल्टेज, टावर प्रकार और लोडिंग डेटा प्रदान करें, और हम इंजीनियर और उद्धरण देंगे।

प्रश्न: आपकी भुगतान अवधि और लीड समय क्या है?

ए: 30% टी/टी जमा, शिपमेंट से पहले शेष राशि (टी/टी या एल/सी नजर में)। जमा पुष्टिकरण के बाद 30 सेटों के लिए लगभग 20 कार्य दिवसों में डिलीवरी। EXW, एफओबी, सीएफआर, सीआईएफ क़िंगदाओ सभी उपलब्ध हैं।
