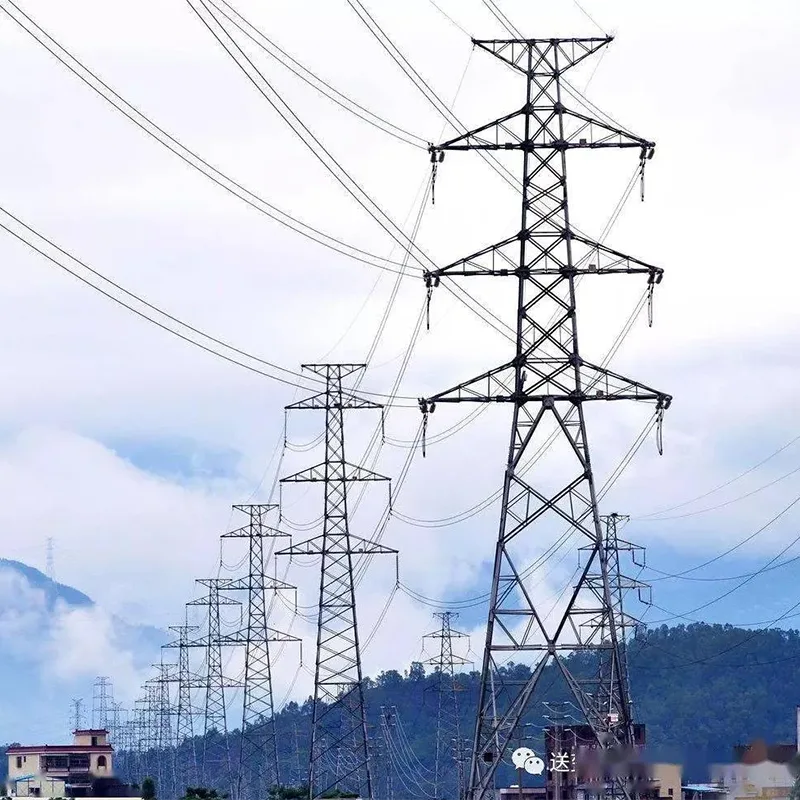

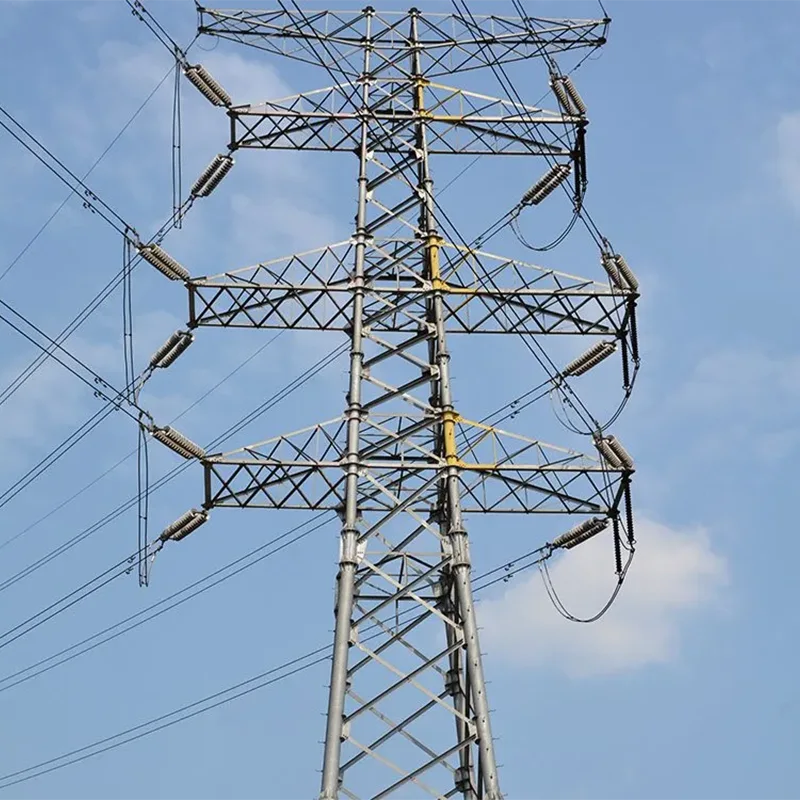

132kV डबल सर्किट ट्रांसमिशन टॉवर

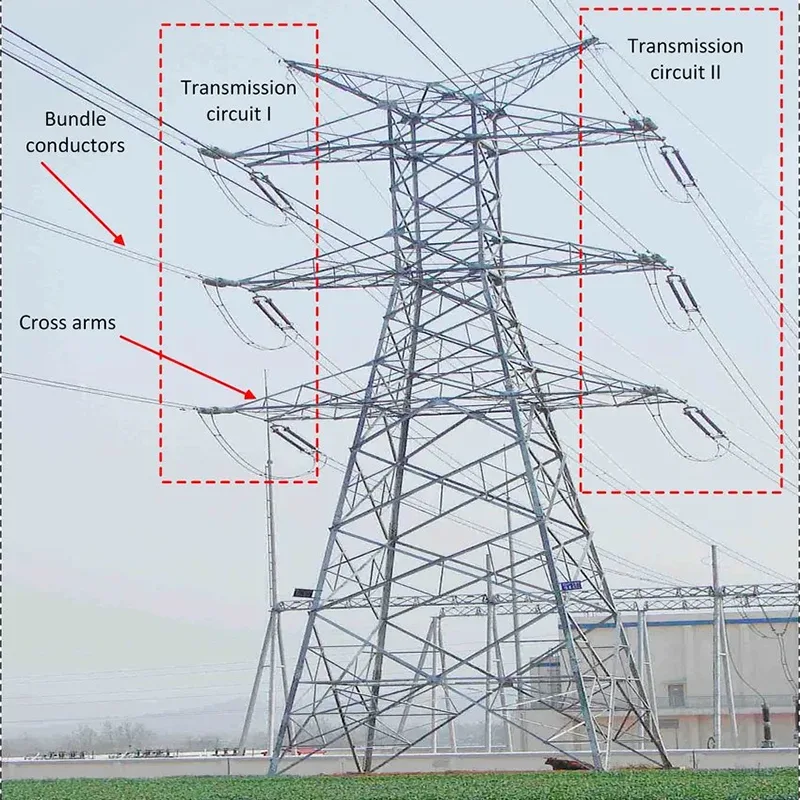

माओतोंग का उच्च गुणवत्ता वाला 132kV डबल सर्किट ट्रांसमिशन टॉवर आधुनिक ग्रिड विस्तार की उच्च ट्रांसमिशन क्षमता आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। एकल-लूप टॉवर की तुलना में, संरचना एक साथ दो स्वतंत्र लूप ले जा सकती है, और फर्श की जगह को बढ़ाए बिना ट्रांसमिशन क्षमता दोगुनी हो जाती है।

जांच भेजें

उत्पाद वर्णन

पेशेवर निर्माता के रूप में, क़िंगदाओ माओतोंग पावर उपकरण आपको उच्च गुणवत्ता वाले क़िंगदाओ माओतोंग पावर उपकरण 132kV डबल सर्किट ट्रांसमिशन टॉवर प्रदान करना चाहता है, जो उच्च शक्ति संरचनात्मक स्टील (Q355/Q420) को अपनाता है और सुविधाजनक और कुशल फ़ील्ड असेंबली सुनिश्चित करने के लिए सटीक सीएनसी मशीनिंग तकनीक को जोड़ता है।

मुख्य विशेषताएं एवं लाभ

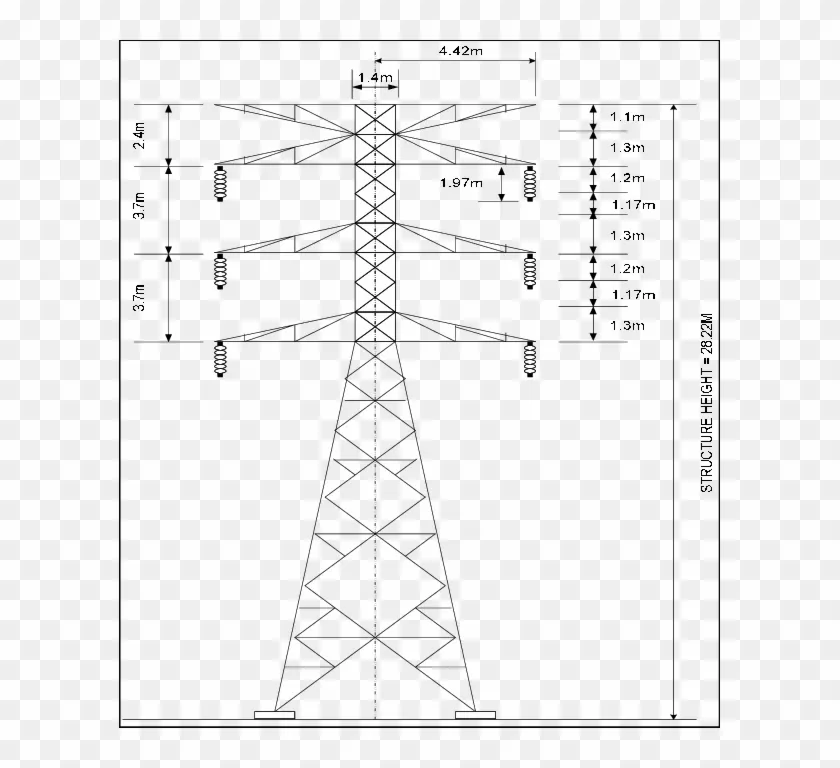

अनुकूलित स्थानिक लेआउट: कंडक्टरों की ऊर्ध्वाधर व्यवस्था, टावर बेस के पदचिह्न को काफी कम करती है, उपनगरों, पहाड़ी क्षेत्रों और संकीर्ण ट्रांसमिशन गलियारों और अन्य इलाके की स्थितियों के लिए उपयुक्त है।

अच्छा संक्षारण प्रतिरोध: सभी स्टील हिस्से आईएसओ 1461 या एएसटीएम ए123 मानकों के अनुसार हॉट डिप गैल्वेनाइज्ड हैं। 85μm से अधिक की औसत जस्ता कोटिंग मोटाई के साथ, हमारे 132kV डबल सर्किट पावर ट्रांसमिशन लाइन लैटिस टावर्स को उच्च आर्द्रता वाले वातावरण में भी 50 वर्षों से अधिक की सेवा जीवन की गारंटी दी जाती है।

परिशुद्धता विनिर्माण: हम काटने और मुद्रांकन के लिए उन्नत सीएनसी कोण लाइनों का उपयोग करते हैं। यह ± 0.5 मिमी के भीतर छेद-से-छेद सटीकता सुनिश्चित करता है, फ़ील्ड रीड्रिलिंग की आवश्यकता को समाप्त करता है, और प्रोजेक्ट टाइमलाइन को 20% तक छोटा कर देता है।

उच्च भार अनुकूलनशीलता: पीएलएस-सीएडीडी डिज़ाइन सिमुलेशन के अनुसार, जाली संरचना को तेज़ हवा के भार (160 किमी/घंटा तक) और बर्फ़ जमने का सामना करने के लिए डिज़ाइन किया गया है।

अभी एक उद्धरण प्राप्त करें

उत्पाद पैरामीटर

पैरामीटर	विनिर्देश
प्रोडक्ट का नाम	132kV डबल सर्किट ट्रांसमिशन लैटिस टॉवर
वोल्टेज स्तर	66kV / 110kV / 132kV / 138kV
टावर प्रकार	सस्पेंशन/तनाव/टर्मिनल/कोण टॉवर
संरचना सामग्री	उच्च शक्ति निम्न मिश्र धातु इस्पात (Q345B/Q420/ASTM A572 Gr50)
सतह का उपचार	हॉट डिप गैल्वनीकरण (जिंक कोटिंग > 600 ग्राम/वर्ग मीटर)
हवा की गति डिजाइन	100 किमी/घंटा - 180 किमी/घंटा (अनुकूलन योग्य)
डिज़ाइन मानक	जीबी/टी 2694, आईईसी 60826, एएससीई 10, एएसटीएम
प्रमाण पत्र	आईएसओ 9001, आईएसओ 14001, आईएसओ 45001, ओएचएसएएस 18001 आदि।
स्पेयर पार्ट्स	फाउंडेशन बोल्ट, नट और वॉशर, चोरी-रोधी उपकरण

अभी एक उद्धरण प्राप्त करें

विनिर्माण एवं गुणवत्ता नियंत्रण

क़िंगदाओ माओतोंग में, गुणवत्ता हमारी सर्वोच्च प्राथमिकता है। हमारी उत्पादन प्रक्रिया निम्नलिखित बिंदुओं का सख्ती से पालन करती है:

सामग्री निरीक्षण: सभी इस्पात कच्चे माल के भंडारण से पहले फैक्टरी प्रमाणपत्र और रासायनिक विश्लेषण होता है।

ट्रायल असेंबली: व्यापक गैल्वनीकरण से पहले, हम प्रत्येक कनेक्टिंग प्लेट और बोल्ट की असेंबली को सत्यापित करने के लिए जमीन पर ट्रायल असेंबली (प्रीअसेंबली) करते हैं। यह डिलीवरी के समय 100% पास दर सुनिश्चित करता है।

अंतिम पैक: टावर सामग्रियों को बंडल किया जाता है और स्थापना स्थल पर त्वरित पहचान और वर्गीकरण के लिए रंग कोड द्वारा अलग किया जाता है।

अपने प्रोजेक्ट के लिए कोटेशन प्राप्त करें

132kV टावरों के लिए अनुकूलित डिज़ाइन या मूल्य निर्धारण की आवश्यकता है? हमें अपने तकनीकी चित्र या परियोजना आवश्यकताएँ (वोल्टेज, हवा की गति, अवधि) भेजें। हमारी इंजीनियरिंग टीम 24 घंटे के भीतर एक विस्तृत प्रस्ताव प्रदान करेगी।
